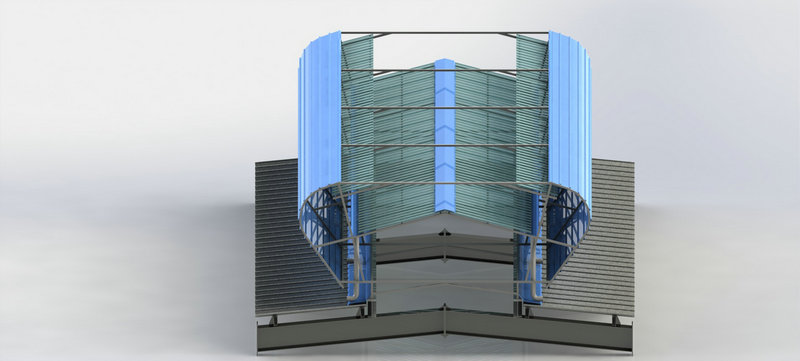

TC7A-通风气楼



产品特点:

圆弧外观,其结构简单合理,侧面设计成圆弧形,有效减少风压阻力,顶部双层挡雨板,有效防止飘雨及飘雪现象,由骨架、外围护板(挡风板)、挡雨板、排水槽、泛水板等部分组成,启闭式可加装启闭机构和筏板,有效防止空气回灌至室内,适用于大型仓库、车间等工业厂房与公共建筑。骨架部分通常采用热镀锌角钢、方管、C型钢等型材,外护板和挡雨板部分采用压型钢板铺设,如有采光要求挡雨板采用玻璃纤维聚酯采光板(FRP)。
7型通风气楼选用表:
通风气楼型号 通风气楼代号 洞口宽度(mm) 对应高度(mm) 每米有效通风面积(mm)
7型通风气楼选用表 TC7A(B)-1530n 1500 1500 1.35
TC7A(B)-2030n 2000 1800 1.80
TC7A(B)-2530n 2500 2150 2.25
TC7A(B)-3030n 3000 2500 2.70
TC7A(B)-4030n 4000 3200 3.60
TC7A(B)-5030n 5000 3850 4.50
TC7A(B)-6030n 6000 4450 5.40

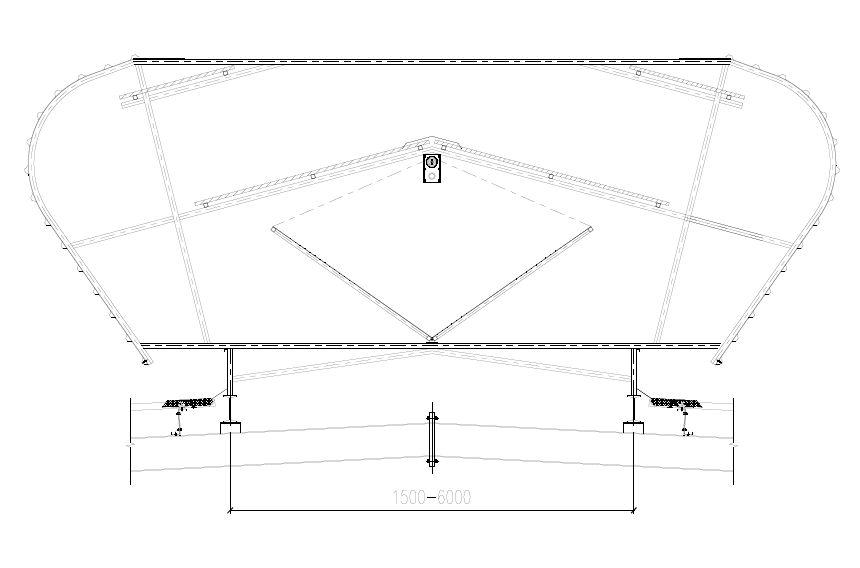

7型通风气楼节点图:
