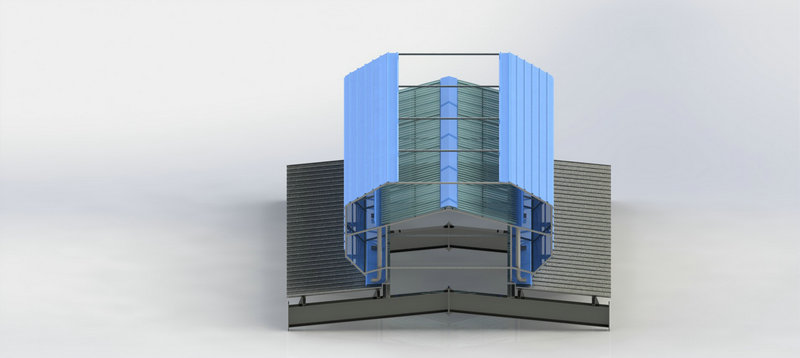

TC1A-通风气楼

产品特点：

矩形外观，其结构简单合理，侧面上下设计成避风形，有效减少风压阻力，由骨架、外围护板（挡风板）、挡雨板、排水槽、泛水板等部分组成，启闭式可加装启闭机构和筏板，有效防止空气回灌至室内，适用于仓库、车间等工业厂房与公共建筑。骨架部分通常采用热镀锌角钢、方管、C型钢等型材，外护板和挡雨板部分采用压型钢板铺设，如有采光要求挡雨板采用玻璃纤维聚酯采光板（FRP）。
1型通风气楼选用表：

通风气楼型号	通风气楼代号	洞口宽度（mm）	对应高度（mm）	每米有效通风面积（mm）
1型通风气楼选用表	TC1A（B）-1530n	1500	1500	1.20
	TC1A（B）-2030n	2000	1800	1.60
	TC1A（B）-2530n	2500	2000	2.00
	TC1A（B）-3030n	3000	2500	2.40
	TC1A（B）-4030n	4000	3000	3.20
	TC1A（B）-5030n	5000	3500	4.00
	TC1A（B）-6030n	6000	4000	4.80

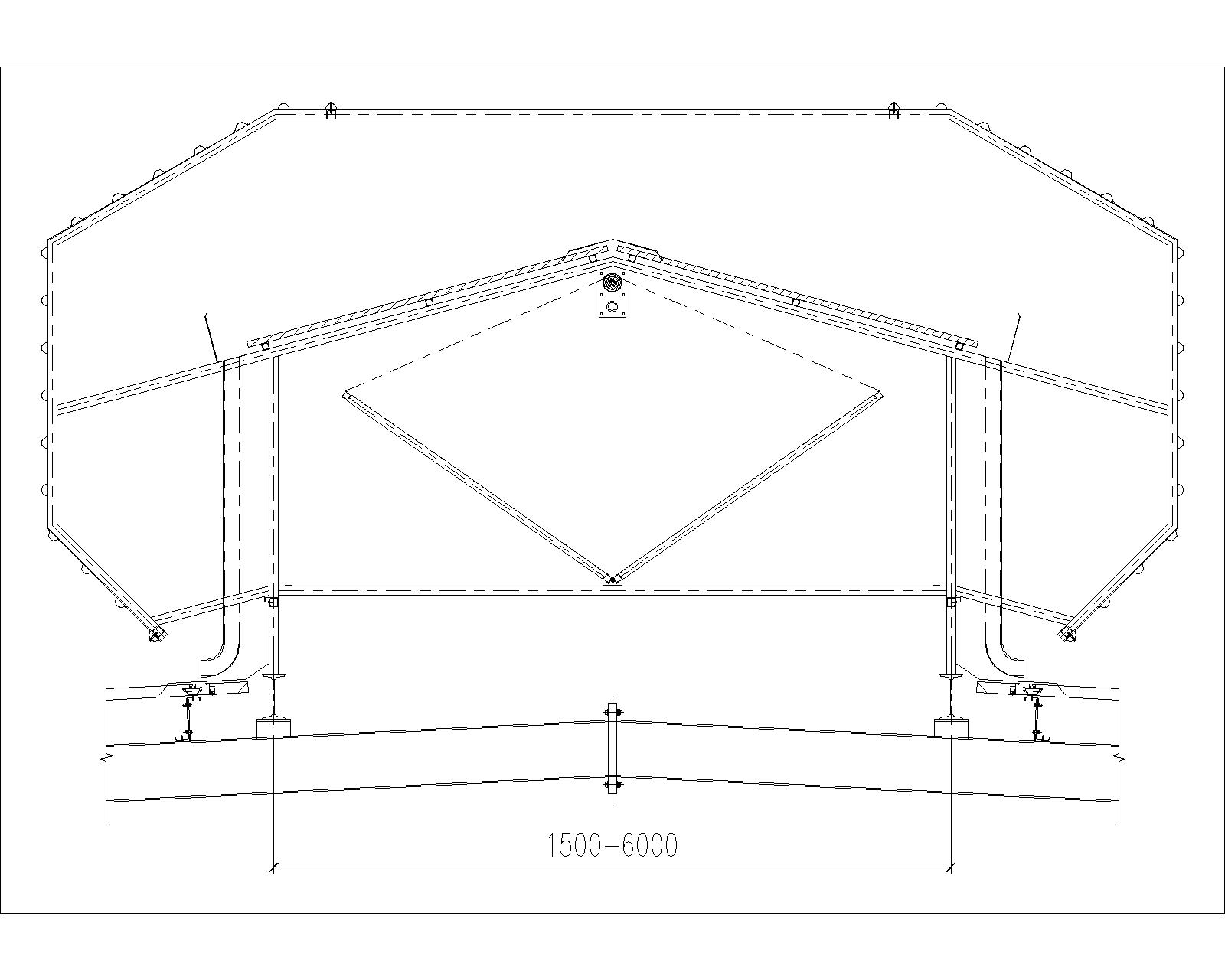

1型通风气楼节点图：
